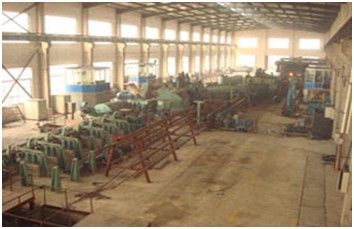

Hot rolling seamless pipe product line




1、RZJ80 hot rolling seamless pipe product line


Technical parameter

1 billet diameter(mm) Φ60~100
2 billet length(mm) 2000~3000
3 finished tube diameter(mm) Φ51~114
4 finished tube WT（mm） 4.5~25
5 finished tube length(mm) 11500

Four stander equipments are:

1. LXC80 two-roller horizontal skew roller piercer(refer to LXC80)

2. XDY80A-R elongator with restricted

Name Parameter XDY80
Technical parameter
shell diameter(mm) Φ62~128
WT(mm) 5~26
length(mm) 3500~7500
hollow diameter(mm) Φ55~122
WT(mm) 4.5~25
length(mm) 5000~9500
elongation 1.2~1.5
Mechanical parameter

Working stander
Roller
 		 diameter(mm) Φ450~580
length(mm) L=450
feeding angle β=7 º
speed(rpm) N=138
main motor YR500-6/N=560KW/n=980/V=10KV
Guide
disk		 diameter(mm) Φ1050~1150
Trifarious
Adjustment		 Up-and-down adjustment H=0~100
Left-and-right adjustment B=±40
Fore-and-back adjustment L=±20
Speed(rpm) N=35
Cycloid reducer bwy55-29255600rpm
Side
 pressure		 motor Y132M2-6/N=5.5KW/n=980rpm
adjusting range(mm) L=0~20
billet pushing carriage
motor
YZR200L8/N=15KW/n=710rpm
stopper mandrel structure mandrel carriage motor YZR250M2-8/N=37KW/n=750rpm
speed of carriage(m/s) 3.2

3. SSRD114 three-roller twelve-stander diameter fixed machine assembly

NO. Parameter SSRD114
1 Hollow diameter before diameter
fixed(mm)		 Φ55~122
Hollow WT before diameter fixed(mm) 4.5~25
2 Pipe diameter after diameter fixed(mm) Φ51~114
Pipe WT after diameter fixed(mm) 4.5~25
3 Roller diameter and width(mm) Φ275X125
4 Rolling speed((m/s)) V=0.8~1
5 Main motor Z4-225-11/N=55KW/n=750rpm
6 Main reducer ZL-L200
i=11.2
7 Number of standers 12
8 Distance between standers(mm) 260
9 Max.rolling force(ton) 260
10 Max. force moment(Tm·M) 5.2
11 Type of transmission single transmission


4. YGJ160 seven-roller vertical straightener (refer to YGJ160A)


2、RZJ90 hot rolling seamless pipe product line
Technical parameter

1 billet diameter(mm) Φ65~130
2 billet length(mm) 1600~2400
3 finished tube diameter(mm) Φ57~133
4 finished tube WT（mm） 6.0~20.0
5 finished tube length(mm) 12500

Four stander equipments are:

1. LXC90 two-roller horizontal skew roller piercer(refer to LXC90)

2. XDY90 A-R elongator with restricted

Name Parameter XDY90
Technical parameter
shell diameter(mm) Φ73~145
WT(mm) 5.0~22.0
length(mm) 3500~7500
hollow diameter(mm) Φ68~138
WT(mm) 5.0~20.0
length(mm) 5000~10500
elongation 1.2~1.5
Mechanical parameter

Working stander
Roller
 		 diameter(mm) Φ600~500
length(mm) L=560
feeding angle β=7 º
speed(rpm) N=118
main motor YR560-8/N=800KW/U=10KV/n=745rpm
Guide
disk		 diameter(mm) Φ1250~1350




Trifarious
Adjustment		 Up-and-down adjustment
H=100
Left-and -right adjustment
B=±40
Fore-and-back adjustment
L=±20
Speed(rpm) N=30
motor YZR335L2-10/N=132KW/n=600rpm
side pressure motor Y132M2-6/N=5.5KW/n=780rpm
adjusting range(mm)
L=0~120
Cover opening Hydraulic cylinder HSGK10-125/90E-3521
Max.travel length S=850
Working pressure(Mpa) P=12
billet pushing carriage motor YZR225M-8/N=22KW/n=720rpm
stopper mandrel structure
mandrel carriage		 motor YZR280S-8/N=45KW/n=726rpm
speed of carriage(m/s) 2.62


3. SSRD133 three-roller twelve-stander diameter fixed machine assembly

NO. Parameter SSRD133

1		 Hollow diameter before diameter fixed(mm) Φ68~138
Hollow WT before diameter fixed(mm) 5~22
2 Pipe diameter after diameter fixed(mm) Φ63~Φ133
Pipe WT after diameter fixed(mm) 5~22
3 Roller diameter and width(mm) Φ355X140
4 Rolling speed((m/s)) V=0.8~1.5
5 Main motor Z4-225-11/N=55KW/n=750rpm
6 Main reducer ZL-L250
7 Number of standers 12
8 Distance between standers(mm) 320
9 Max.rolling force(ton) 6
10 Max. force moment(Tm·M) 0.9
11 Type of transmission single transmission

4. YGJ160 seven-roller vertical straightener (refer to YGJ160A)


3、RZJ114 hot rolling seamless pipe product line

Technical parameter

1 billet diameter(mm) Φ80~180
2 billet length(mm) 1500~2600
3 finished tube diameter(mm) Φ76~168
4 finished tube WT（mm） 4.5~27.0
5 finished tube length(mm) 12500

Four stander equipments are:

1. LXC114 two-roller horizontal skew roller piercer(refer to LXC114)

2. XDY114A-R elongator with restricted

Name Parameter XDY114
Technical parameter
shell diameter(mm) Φ90~Φ175
WT(mm) 5~25
length(mm) ≤7000
hollow diameter(mm) Φ87~Φ175
WT(mm) 5~25
length(mm) ≤11500
elongation 1.2~1.5
Mechanical parameter



Working stander
Roller
 		 diameter(mm) Φ630~700
length(mm) L=540
feeding angle β=5º20”
speed(rpm) N=134
main motor YR1000-8/1180/N=1000 KW/n=742rpm
Guide
disk		 diameter(mm) Φ1300~1450

Trifarious
Adjustment		 Up-and-down adjustment H=100
Left-and-right adjustment B=±40
Fore-and-back adjustment L=±20
Speed(rpm) N=30
motor YZR400L1-10/N=160KW/n=586rpm
side pressure motor Y160L-8/N=7.5KW/n=720rpm
adjusting range(mm) L=0~200
Cover opening Hydraulic cylinder HSGK10-140/110E-3521
Max.travel length S=1000
Working pressure(Mpa) P=16
billet pushing carriage motor YZR250M1-8/N=30KW/n=720rpm
stopper mandrel structure mandrel carriage motor YZR280S-8/N=55KW/n=732rpm
speed of carriage(m/s) 2.71


3. SSRD1168three-roller twelve-stander diameter fixed machine assembly

NO Parameter SSRD168
1 Hollow diameter before diameter fixed(mm) Φ87~Φ175
Hollow WT before diameter fixed(mm) 5~25
2 Pipe diameter after diameter fixed(mm) Φ76~Φ168
Pipe WT after diameter fixed(mm) 5~25
3 Roller diameter and width(mm) Φ380X160
4 Rolling speed((m/s)) V=0.8~1.5
5 Main motor Z4-225-31/N=75KW/n=750rpm
6 Main reducer ZL-L250  i=11.2
7 Number of standers 12
8 Distance between standers(mm) 360
9 Max.rolling force(ton) 7
10 Max. force moment(Tm·M) 1.2
11 Type of transmission centralized transmission

4. YGJ180 seven-roller vertical straightener (refer to YGJ180)

4、RZJ160 hot rolling seamless pipe product line

Technical parameter

1 billet diameter(mm) Φ140~230
2 billet length(mm) 1700~3000
3 finished tube diameter(mm) Φ114~219
4 finished tube WT（mm） 8.0~40.0
5 finished tube length(mm) 13500


Four stander equipments are;

1. LXC160 two-roller horizontal skew roller piercer(refer to LXC160)

2. LXDY160A-R elongator with restricted


Name Parameter XDY160
Technical parameter

shell
 diameter(mm) Φ145~Φ250
WT(mm) 10~40
length(mm) 5000~9000
hollow diameter(mm) Φ133~Φ219
WT(mm) 8~40
length(mm) 7000~13500
elongation 1.2~1.5
Mechanical parameter

Working stander
Roller
 		 diameter(mm) Φ650~Φ750
length(mm) L=630
feeding angle β=7 º
speed(rpm) N=115

main motor		 YR7106-10-IP23/N=1120KW/U=10KV/n=600rpm

Guide disk		 diameter(mm) Φ1450~Φ1550
Trifarious
Adjustment		 Up-and-down adjustment H=100
Left-and -right adjustment B=50
Fore-and-back adjustment L=±20
Speed(rpm) N=30

motor		 YZR400L1-10/N=160KW/U=380V/n=586rpm
Side
pressure		 motor Y160L-8/U=380V/N=7.5KW/n=720rpm
adjusting range(mm) L=0~200
Cover opening Hydraulic cylinder HSGK10-140/100E-3521
Max.travel length S=1350
Working pressure(Mpa) P=16
billet pushing carriage
motor		 YZR250M1-8/N=30KW/n=720rpm
stopper mandrel structure mandrel carriage motor YZR280M-8/N=55KW/n=732rpm
speed of carriage(m/s) 2.71

3. SSRD219 three-roller twelve-stander diameter fixed machine assembly

NO. Parameter SSRD219
1 Hollow diameter before diameter fixed(mm) Φ140~230
Hollow WT before diameter fixed(mm) 8~40
2 Pipe diameter after diameter fixed(mm) Φ133~Φ219
Pipe WT after diameter fixed(mm) 8~40
3 Roller diameter and width(mm) Φ510X220
4 Rolling speed((m/s)) V=0.8~1.5
5 Main motor Z4-250-11/N=110KW/n=1000rpm
6 Main reducer ZLY-L355( i=14)
7 Number of standers 12
8 Distance between standers(mm) 470
9 Max.rolling force(ton) 12
10 Max. force moment(Tm·M) 1.7
11 Type of transmission single transmission

4.YGJ220Aseven-roller vertical straightener (refer to YGJ220A)
