Straightener




1、 YGJ12 vertical straightener



Features:

YGJ12 vertical straightener is a machine that rolls are horizontal cross disposed and with double travel driving.

The die of rollers is elliptical curve, to ensure therer's no defection on the surface of pipe like helical impress and nick while

 improve section elliplicity, used to straighten camber of all kinds of pipes (rods).

Technical  parameter

No. Parameter YGJ12A YGJ12B YGJ20A
1 Pipe OD(mm) Φ3~Φ12 Φ3~Φ12 Φ5~Φ20
2 Pipe WT(mm) 0.4~4 0.4~4 0.5~4
3 Pipe Max. yield strength(N/mm2 392 392 392
4 Roller Diameter(mm) Φ50 Φ50 Φ75
5 Roller Length(mm) 60 60 100
6 Roller Distance(mm) 150 150 190
7 Roller angle adjustment(degree) 29°~33° 29°~33° 30°~33°
8 Straightening speed(m/min) 23 23 32.5
9 Straightening precision(mm/m) ≤1 ≤0.8 ≤1
10 Allowed bending degree before
Of  straightening(mm/m)		 ≤30 ≤30 ≤30
11 Motor type Y90S-6 Y90L6 Y100L-6
12 Motor power(KW) 0.75 1.1 1.5
13 Main motor rotate speed(rpm) 910 910 940
14 Disposal of roller 2-2-2 2-2-2-2-2 2-2-2
15 Profile size(mm) 1375×660×1050 1755×810×1040 1725×890×1405
16 Total weight(kg) 550 850 1050



2、 YGJ30  vertical straightener




（1、）YGL30A vertical straightener


Features:

YGL30A vertical straightener is a machine that rolls are horizontal cross disposed and with  double travel driving.

The die of rollers is elliptical curve, to ensure therer's no defection on the surface of pipe like helical impress and  nick while

improve section elliplicity, used to straighten camber of all kinds of pipes (rods).

Technical  parameter

No. Parameter YGJ30A
1 Pipe OD(mm) Φ6~Φ30
2 Pipe WT(mm) 0.8~5
3 Pipe Max. yield strength(N/mm2) 420
4 Roller Diameter(mm) Φ115
5 Roller Length(mm) 160
6 Roller Distance(mm) 280
7 Roller angle adjustment(degree) 26~33
8 Straightening speed(m/min) 30.5
9 Precision straightening(mm/m) ≤1
10 Allowed before bending degree of straightening(mm/m) ≤30
11 Motor type Y132S-6
12 Motor power(KW) 3
13 Main motor rotate speed(rpm) 960
14 Lifting motor type /
15 Lifting motor power(KW) /
16 Lifting motor rotate speed(rpm) /
17 Cycloid pin wheel reducer type /
18 Disposal of roller 2-2-2
19 Profile size(mm) 2200×965×1710
20 Total weight(kg) 2600


(2、) YGL30C vertical straightener

Features:

 YGL30C vertical straightener is a machine that rolls are horizontal cross disposed and with  double travel driving.

The die of rollers is elliptical curve, to ensure therer's no defection on the surface of pipe like helical impress and  nick while

 improve section elliplicity, used to straighten camber of all kinds of pipes (rods).

Technical  parameter

No. Parameter YGJ30C
1 Pipe OD(mm) Φ6~Φ30
2 Pipe WT(mm) 0.8~5
3 Pipe Max. yield strength(N/mm2 420
4 Roller Diameter(mm) Φ115
5 Roller Length(mm) 160
6 Roller Distance(mm) 280
7 Roller angle adjustment(degree) 26°~33°
8 Straightening speed(m/min) 21
9 Straightening precision(mm/m) ≤0.8
10 Allowed bending degree before
Of  straightening(mm/m)		 ≤30
11 Motor type Y160M2-8
12 Motor power(KW) 5.5
13 Main motor rotate speed(rpm) 720
14 Disposal of roller 2-2-2-2-2
15 Profile size(mm) 2720×1480×1710
16 Total weight(kg) 4300


3、 YGJ40 vertical straightener



（1、）YGL40C vertical straightener

Features:

YGL40C vertical straightener is a machine that rolls are horizontal cross disposed and with  double travel driving.

The die of rollers is elliptical curve, to ensure therer's no defection on the surface of pipe like helical impress and  nick while

improve section elliplicity, used to straighten camber of all kinds of pipes (rods).

Technical  parameter

No. Parameter YGJ40C
1 Pipe OD(mm) Φ8~Φ40
2 Pipe WT(mm) 1~6
3 Pipe Max. yield strength(N/mm2 420
4 Roller Diameter(mm) Φ130
5 Roller Length(mm) 210
6 Roller Distance(mm) 380
7 Roller angle adjustment(degree) 27°~30°
8 Straightening speed(m/min) 30.5
9 Straightening precision(mm/m) ≤1
10 Allowed bending degree before of straightening (mm/m) ≤30
11 Motor type Y160L-6
12 Motor power(KW) 11
13 Main motor rotate speed(rpm) 970
14 Disposal of roller 2-2-2-1
15 Profile size(mm) 3700×2400×1650
16 Total weight(kg) 4500

(2、) YGL40D vertical straightener

Features:

YGL40D vertical straightener is a machine that rolls are horizontal cross disposed and with  double travel driving.

The die of rollers is elliptical curve, to ensure therer's no defection on the surface of pipe like helical impress and  nick while

improve section elliplicity, used to straighten camber of all kinds of pipes (rods).

Technical  parameter

No. Parameter              YGJ40D
1 Pipe OD(mm) Φ8~Φ40
2 Pipe WT(mm) 1~6
3 Pipe Max. yield strength(N/mm2 420
4 Roller Diameter(mm) Φ130
5 Roller Length(mm) 210
6 Roller Distance(mm) 420-420-380-380-380
7 Roller angle adjustment(degree) 27°~30°
8 Straightening speed(m/min) 29.6
9 Straightening precision(mm/m) ≤0.8
10 Allowed bending degree before
Of  straightening(mm/m)		 ≤30
11 Motor type Y200L-8
12 Motor power(KW) 15
13 Main motor rotate speed(rpm) 730
14 Disposal of roller 2-2-2-2-2-1
15 Profile size(mm) 4710×2780×1590
16 Total weight(kg) 9600

 6、YGL60 vertical straightener



（1、）YGL60A vertical straightener

Features:

 YGL60A vertical straightener is a machine that rolls are horizontal cross disposed and with  double travel driving.

 The die of rollers is elliptical curve, to ensure therer's no defection on the surface of pipe like helical impress and  nick while

improve section elliplicity, used to straighten camber of all kinds of pipes (rods).

Technical  parameter

No. Parameter YGJ60A
1 Pipe OD(mm) Φ15~Φ60
2 Pipe WT(mm) 1.2~6
3 Pipe Max. yield strength(N/mm2 490
4 Roller Diameter(mm) Φ156
5 Roller Length(mm) 240
6 Roller Distance(mm) 420
7 Roller angle adjustment(degree) 27°~33°
8 Straightening speed(m/min) 30
9 Straightening precision(mm/m) ≤1
10 Allowed bending degree before
Of  straightening(mm/m)		 ≤30
11 Motor type Y200L-8
12 Motor power(KW) 15
13 Main motor rotate speed(rpm) 730
14 Disposal of roller 2-2-2-1
15 Profile size(mm) 3230×2215×1710
16 Total weight(kg) 6000


(2、) YGL60C vertical straightener

Features:

YGL60C vertical straightener is a machine that rolls are horizontal cross disposed and with double

travel driving. The die of rollers is elliptical curve, to ensure therer's no defection on the surface of pipe like helica

l impress and nick while improve section elliplicity, used to straighten camber of all kinds of pipes (rods).


Technical  parameter

No. Parameter YGJ60C
1 Pipe OD(mm) Φ15~Φ60
2 Pipe WT(mm) 1.2~6
3 Pipe Max. yield strength(N/mm2 490
4 Roller Diameter(mm) Φ156
5 Roller Length(mm) 240
6 Roller Distance(mm) 450-450-400-400-400
7 Roller angle adjustment(degree) 27°~33°
8 Straightening speed(m/min) 30.5
9 Straightening precision(mm/m) ≤0.8
10 Allowed bending degree before
Of straightening(mm/m)		 ≤30
11 Motor type Y200L2-6
12 Motor power(KW) 22
13 Main motor rotate speed(rpm) 970
14 Disposal of roller 2-2-2-2-2-1
15 Profile size(mm) 4480×2530×1930
16 Total weight(kg) 10000


7、YGL100 vertical straightener



Features:

 YGL100 vertical straightener is a machine that rolls are horizontal cross disposed and with  double travel driving.

The die of rollers is elliptical curve, to ensure therer's no defection on the surface of pipe like helical impress and  nick while

improve section elliplicity, used to straighten camber of all kinds of pipes (rods).

Technical  parameter

No. Parameter YGJ100E YGJ100H YGJ100I
1 Pipe OD(mm) Φ40~Φ100 Φ40~Φ100 Φ40~Φ100
2 Pipe WT(mm) 2~12.5 2~12.5 2~12.5
3 Pipe Max. yield strength(N/mm2) 520 490 490
4 Roller Diameter(mm) Φ220 Φ220 Φ220
5 Roller Length(mm) 330 330 330
6 Roller Distance(mm) 600 600 600
7 Roller angle adjustment(Degree) 27°~30° 27°~30° 27°~30°
8 Straightening speed(m/min) 20 or 30 28 30
9 Precision straightening(mm/m) ≤1 ≤1.5 ≤0.8
10 Allowed before bending degree of straightening(mm/m) ≤30 ≤30 ≤30
11 Motor type Y250M-6 Y200L-4 Y280S-6
12 Motor power(KW) 37 30 45
13 Main motor rotate speed(rpm) 980 1470 980
14 Lifting motor type Y90L-6 Y90L-6 Y90L-6
15 Lifting motor power(KW) 4×1.1 3×1.1 5×1.1
16 Lifting motor rotate speed(rpm) 1000 1000 1000
17 Disposal of roller 2-2-2-2-1 2-2-2-1 2-2-2-2-2-1
18 Profile size(mm) 6060×3470×2065 4965×3020×2065 7535×2985×2310
19 Total weight(kg) 18500 14000 24000


8、YGL180 vertical straightener




Features:

YGL180 vertical straightener is a machine that rolls are horizontal cross disposed and with double

travel driving. The die of rollers is elliptical curve, to ensure therer's no defection on the surface of pipe like helical

 impress and nick while improve section elliplicity, used to straighten camber of all kinds of pipes (rods).

Technical  parameter

No. Parameter YGJ180
1 Pipe OD(mm) Φ60~Φ180
2 Pipe WT(mm) 2~16
3 Pipe Max. yield strength(N/mm2) 520
4 Roller Diameter(mm) Φ320
5 Roller Length(mm) 480
6 Roller Distance(mm) 820
7 Roller angle adjustment(Degree) 25°~29°
8 Straightening speed(m/min) 30.9
9 Precision straightening(mm/m) ≤1.5
10 Allowed before bending degree
of straightening(mm/m)		 ≤30
11 Motor type Y315L1-8
12 Motor power(KW) 90
13 Main motor rotate speed(rpm) 740
14 Lifting motor type Y90L-4
15 Lifting motor power(KW) 3×1.5
16 Lifting motor rotate speed(rpm) 1400
17 Cycloid pin wheel reducer type BLY-2715 i=473
18 Disposal of roller 2-2-2-1
19 Profile size(mm) 9450×3400×3950
20 Total weight(kg) 54000



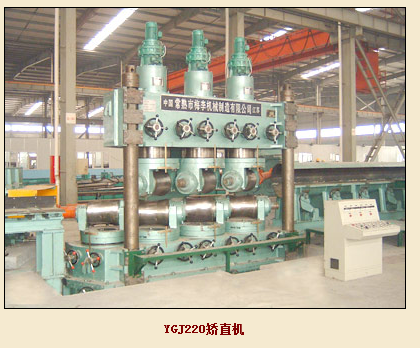

9、YGL220A vertical straightener



Features:

 YGL220A vertical straightener is a machine that rolls are horizontal cross disposed and with double travel driving.

The die of rollers is elliptical curve, to ensure therer's no defection on the surface of pipe like helical impress and nick while

 improve section elliplicity, used to straighten camber of all kinds of pipes (rods).

Technical  parameter

No. Parameter YGJ220A
1 Pipe OD(mm) Φ70~Φ220
2 Pipe WT(mm) 4~25
3 Pipe Max. yield strength(N/mm2) 520
4 Roller Diameter(mm) Φ380
5 Roller Length(mm) 560
6 Roller Distance(mm) 900
7 Roller angle adjustment 28°~33°
8 Straightening speed(m/min) 28
9 Precision straightening(mm/m) ≤1
10 Allowed before bending degree of straightening(mm/m) ≤30
11 Motor type Z4-280-32
12 Motor power(KW) 160
13 Main motor rotate speed(rpm) 750
14 Lifting motor type Y100L1-4
15 Lifting motor power(KW) 3×2.2
16 Lifting motor rotate speed(rpm) 1440
17 Cycloid pin wheel reducer type BLY-3322 i=473
BWY-15 i=11
18 Disposal of roller 2-2-2-1
19 Profile size(mm) 10000×4600×4500
20 Total weight(kg) 70000
