Furnace




Cold rolling industry

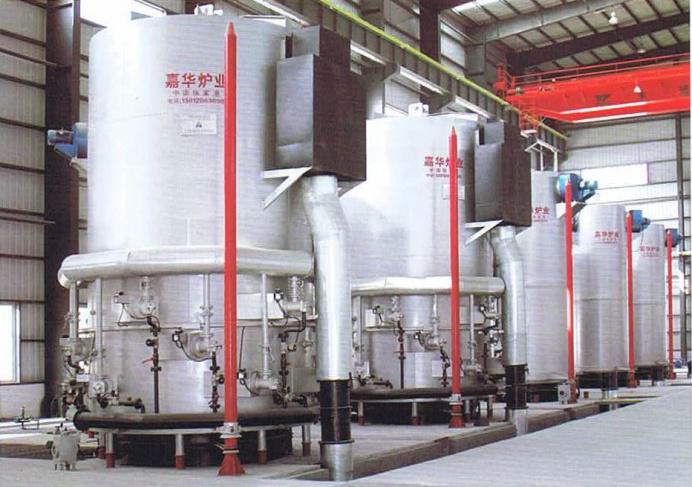

1、 Bell type bright annealing furnace



Model: JHE(Q)

Description: The furnace is a heat treatment device which bright anneal the steel coil, copper coil, aluminium coil and

wire rod under the protective atmosphere. It is composed of furnace base, ripple inner cover, heating cover, cooling

cover, protective atmosphere system, electric comtrol etc. It includes two types 100℅H2  and 75℅H2.

Production data
Fuel Electric,natural gas, cold coal gas, LPG etc
Material charging 5～120t/furnace
Furnace base diameter Φ1.2～Φ3.5m
Material charging height 2.0-6.0m
Average temperature(Later period of heat keeping) ±5℃

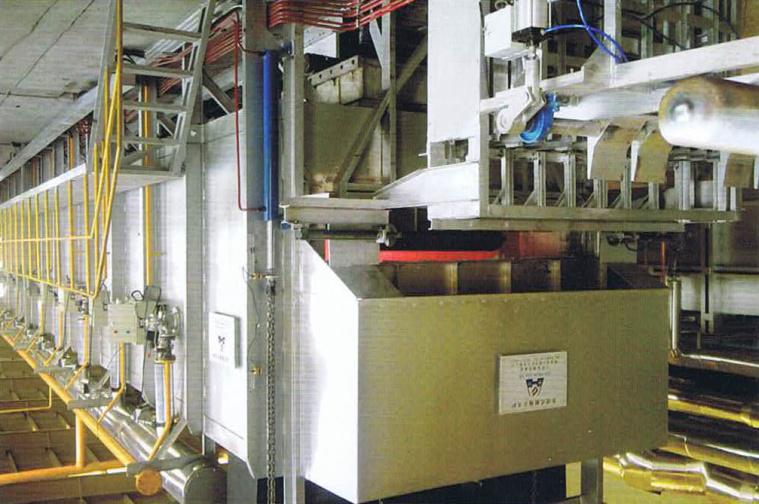

2、 Continued annealing furnace

Model: JHLT

Description: The theory is to anneal the cold rolling steel coil including heating, warm keeping, cooling under the protective

 atmosphere, the purpose is eliminating the coil surface hardening and residual stress, improving toughness, achieving light

 surface and uniforn hardness. The furnace is compised of uncoiler, shear, clamp, welder, S-roller, looping tower, error

corrected device, furnace part, cooling part, skin pass, withdrawal and straightening unit,floating recoiling machine,

 electtic control etc.

Production data
Steel plate width 500～1250mm
Thickness 0.2～3.0mm
Line speed 30～150m/min
Annual output 100000～400000t/y

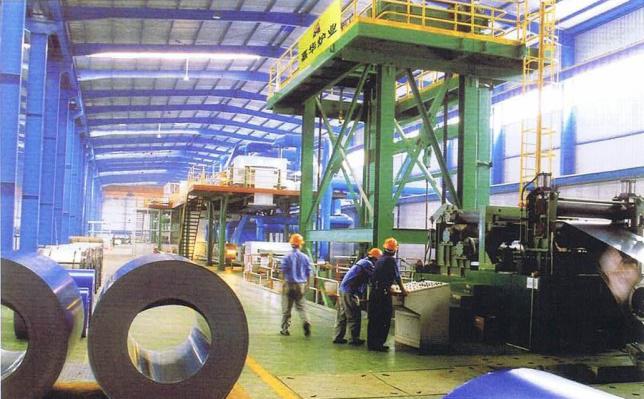

3、 Steel plate color coated production line




Model: JHCT

Description: The process for the line is color coating the galvanized sheet surface in the solidify furnace by continued

 roller coating after washing and parkerising. The line is composed of uncoiler, shears, sewing up machine, inlet loop

tower, pretreatment tank, dryer, first coating room, first hot oven, second hot oven, water cooling, mulch applicator,

air cooling, outlet loop tower, shears, S-roller, recoiling machine,electric control etc.

Production data
Steel plate width 900～1500mm
Thickness 0.2～1.2mm
Line speed 40～80m/min
Annual output 50000～100000t/y



 Steel  tube heat treatment equipment

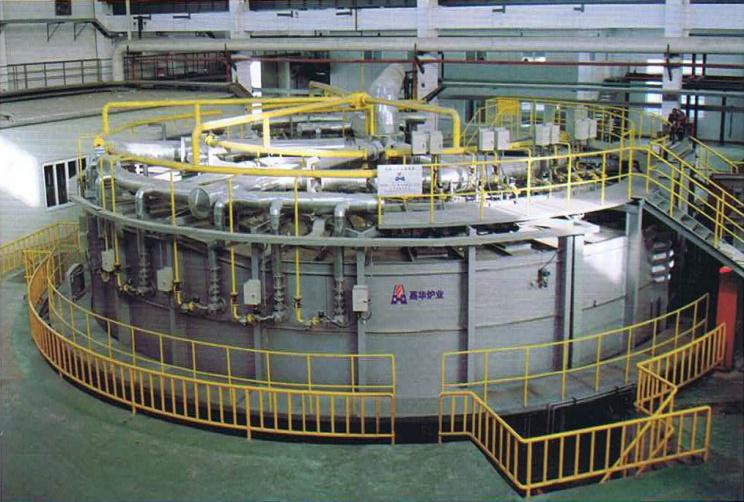

1、 Rotary micro-oxidation round billet hearth furnace




Model: JHHX

Description: The furnace is mainly used for heating the round billet before bored a hole. It is composed of charging、

discharging machine, furnace shell, brasque, furnace clothes, supporting roller, centering roller, furnace bottom drive,

burner system, smoke discharging system, water seal, electric control,etc. It can also be used for the heating for train

 hub and reduction hearth of iron ore.

Production data
Rotary hearth furnace intermediate diameter Φ6-Φ48m
Hearth effective measurement 1.0-5.2m
Suitable billet specification Φ45-Φ630×(500-5200) mm
Output 6-150t/h
Temperature 1280-1350℃
Configuration way Single  row or double row
Fuel Natural gas、cold coal gas、coke oven gas

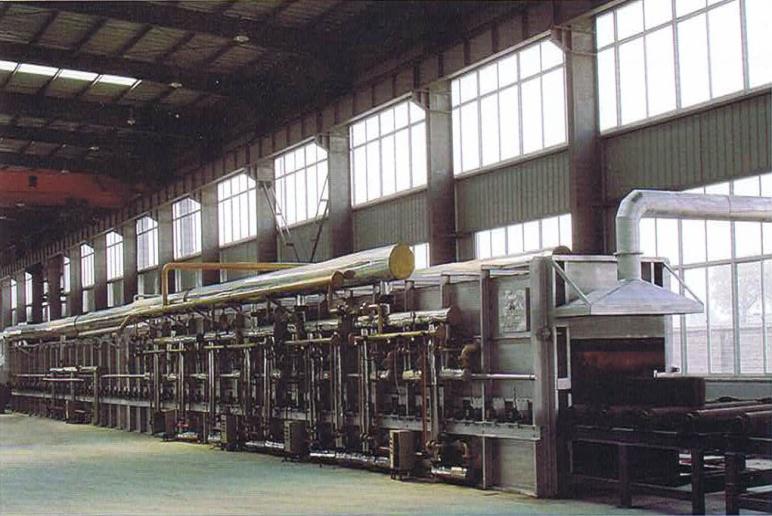

2、 Roller type steel tube bright heat treatment furnace




Model: JHGB

Description: The furnace is mainly used for bright annealing the cold-drawing steel tube, It is composed of feeding

 roller table, preheating room, heating room, middle slow cooling transition room, cooling room, ejection roller table,

electric control system, protective atmosphere station etc.


Production data
Tube material 20、35、45、40Cr、Q345、St52、27SiMn、30CrMo、35CrMo
Tube length 6～18m
Tube diameter Φ15～Φ406
Tube wall thickness δ1.5～δ40mm
Temperature 750℃～950℃
Output 2～8t/h


3、 slope type round billet heating furnace

Model: JHXD

Description: This furnace is mainly used for heating round billet before bored a hole. It is composed of furnace shell,

brasque, burner system, smoke discharged system, discharging door, material pilled ot door, overhauling door, operation

platform, electric etc.

Production data
Round billet （Φ45～Φ200）mm ×(500～2500) mm
Output 3～15t/h
Temperature 1280℃～1350℃

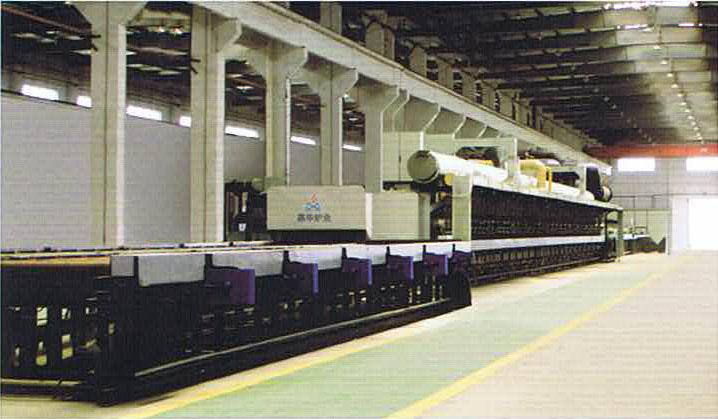

4、JHGR roller type high-pressure steel tube heat treatment furnace



Model: JHGR

Description: The rolled type steel tube heat treatment furnace is suitable for annealing, solid solution, spheroidizing of the

common steel tube, stainless steel tube and bearing tube. The furnace is mainly composed of loading rail, heating furnace

 body, cooling section,laying-off rail, roller transmission, electric control gear etc.

Production data
Material Stainless steel, carbon steel, gearing steel
Tube diameter Φ10mm-Φ630mm
Tube length 6-18m
Rated temperature 650℃-1050℃
Output 2-15t/h



 High-pressure container production heat treatment line

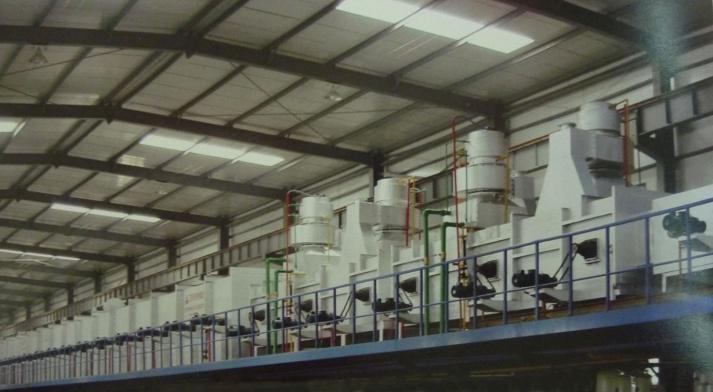

1、Step type steel cylinder heating treatment line



Model: JHBR

Description: This line is used for the process of quenching, tempering of steel Cylinder. The purpose is eliminating the

structural stress when the steel cylinder is pressed and processed, and increasing the strength. This line is composed

of material stock platform, material loading device, elevating frame, quenching furnace, quenching mechanism, material

loading device before tempering furnace, smoke discharging system, cooling facility, material discharging device, electric

control etc.

Production data
Cylinder specification （Φ219～Φ406）×（720～2200）mm
Cylinder material 30CrMo、37Mn、34CrMo4、34Mn2V、35CrMo
Fuel natural gas or electricity
Production rhythm 1～5min/pc (according to the buyer’s requirment)
Quenching furnace max.tenperature 950℃
Tempering furnace max.tenperature 750℃
